типи фундаментів
Залежно від ФОРМИ і СПОСОБУ що спирається на грунт фундаменти бувають:
1. Стовпчастий
2. Стрічковими
3. плитних
Стовпчастий фундамент Найбільш поширеними і дешевими є стовпчасті фундаменти. Особливо ефективні стовпчасті фундаменти в рухливих грунтах при їх глибокому промерзанні. Разом з тим у стовпчастих фундаментів є особливості, що заважають у ряді випадків їх успішному застосуванню. Так, в горизонтально рухливих грунтах недостатня їх стійкість до перекидання і для погашення бічного зрушення потрібний пристрій жорсткого залізобетонного ростверку. Обмежено їх застосування на слабонесущих грунтах при будівництві будинків з важкими стінами. Крім того, при стовпчастих фундаментах виникають складності з пристроєм цоколя: якщо при стрічкових фундаментах цоколь утворюється як би сам собою, будучи їх продовженням, то при стовпчастих заповнення простору між стовпами, стіною і землею (забирка) - складна і трудомістка дело.Столбчатие фундаменти підводять під будинку з легкими стінами (дерев'яні рубані, каркасні, щитові). Цей тип фундаментів по витраті матеріалів і трудовитрат в 1,5-2 рази економічніше стрічкових. Стовпи зводяться у всіх кутах, місцях перетину стін, під простінками, під опорами важко навантажених прогонів і інших точках зосередження навантажень. Відстань між стовпами приймається 1,2-2,5 м. По верху стовпів повинні бути покладені обв'язувальні балки для створення умов спільної їх роботи. При відстанях між стовпчастими (окремо стоять) фундаментами більше 2,5-3 м по верху укладаються більш потужні рандбалки (залізобетонні, металеві) .Мінімальное перетин фундаментних стовпів приймається в залежності від того, з якого матеріалу вони виготовлені (бетон - 400 мм; бутобетон - 400 мм; кладка з природного каменю - 600 мм, з буту-плитняка - 400 мм, з цегли вище рівня землі - 380 мм, а при перев'язці з забиркою - 250 мм).
ПЕРЕВАГИ
- економічні;
- Чи не трудомісткі.
НЕДОЛІКИ
- недостатня стійкість в горизонтально рухомих грунтах;
- обмежене застосування на слабонесущих грунтах при будівництві будівель з тижелимі стінами;
- складність з пристроєм цоколя.

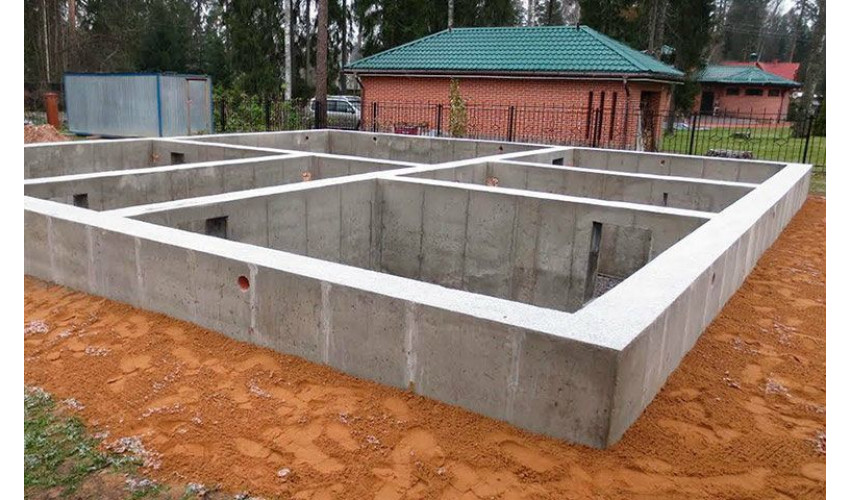

ЛЄНТОЧНІ ФУНДАМЕНТИ Фундаменти, що зводяться безпосередньо під стіни будинку або під ряд окремих опор. У першому випадку вони мають форму безперервних підземних стін, у другому v складаються із залізобетонних перехресних балок
Стрічкові фундаменти підводять під будинки з важкими стінами (бетонними, кам'яними, цегляними і т. П.) Або з важкими перекриттями. Їх закладають під всі зовнішні і внутрішні капітальні стіни. Наявність під будинком підвалів, теплих підпілля, гаража або цокольного поверху роблять просто необхідним вибір саме цього типу фундаменту.
Для цього типу фундаменту характерні великі обсяги земляних робіт і використовуваних матеріалів, значна питома вага і трудомісткість зведення. Незважаючи на це, стрічкові фундаменти набули досить широкого поширення, в основному завдяки простій технології.
Стрічкові фундаменти бувають монолітні і СБОРНИМІ.Для споруди стрічкових монолітних фундаментів на дні котловану виставляється опалубка (дерев'яна), арматура, листи теплоізоляції і між стінками опалубки заливається бетон. Для зниження втрати при обігріві будинку в такі фундаменти закладається утеплювач (керамзит, мінераволатние плити, пінопласт) .Сборние стрічкові фундаменти складаються з великих фундаментних бетонних або залізобетонних блоків.
ПЕРЕВАГИ стрічкових монолітних:
- міцність;
- надійність;
- можуть бути використані для будівель будь-якої форми;
ПЕРЕВАГИ стрічкових із залізобетонних блоків:
- значне скорочення термінів зведення;
- простота споруди.
НЕДОЛІКИ всіх стрічкових:
- збільшення терміну будівництва за рахунок виробництва земляних робіт, заповнення бетоном опалубки;
- масивні;
- не економічні;
- трудомісткі;
НЕДОЛІКИ стрічкових із залізобетонних блоків:
- менш практичні (пропускають воду в місцях свого з'єднання);
- придатні для будівель простих форм (при складних архітектурних формах блоки, що випускаються стандартних розмірів, доводиться обрізати).
Плитних фундаментів Фундаменти, що споруджуються під всією площею будівлі. Являють собою суцільну або гратчасту плиту, виконану з монолітного залізобетону або зі збірних перехресних залізобетонних балок з жорсткою закладенням стикових з'єднань.
Фундаменти плитні і з перехресних стрічок зводять з монолітного залізобетону з метою додання фундаменту просторової жорсткості. Необхідність в цьому виникає при будівництві на нерівномірно і сильно стискаються грунтах, наприклад, на насипних (піщаних подушках, злежані звалищах, сильно рухливих грунтах і т. П.). Іноді до таких фундаментів застосовують термін "плаваючий" .Пристрій плитного фундаменту пов'язане з досить великою витратою матеріалів (бетону і металу) і може бути доцільно при спорудженні невеликих і компактних в плані будинків або інших будівель, коли не потрібний пристрій високого цоколя, і сама плита використовується в якості статі (наприклад, гаражі, лазні і т. п.). Для будинків більше високого класу частіше влаштовують фундаменти у вигляді ребристих плит або армованих перехресних стрічок
Споруджують на важких пучинистих і просідаючих грунтах. Плитний фундамент найбільш прийнятний при слабких неоднорідних грунтах з високим рівнем грунтових вод, а також у випадках, коли навантаження, що припадає на фундамент, велика, а грунт підстави недостатньо міцний. Такі конструкції здатні вирівнювати вертикальні і горизонтальні переміщення грунту (плаваючі фундаменти v їх друга назва).
Спорудження плитного фундаменту виправдано в малоповерховому будівництві при невеликій і простій формі будівлі.
ПЕРЕВАГИ
- простота споруди;
- можливість їх виконання у важких пучинистих, рухомих і просадних грунтах.
НЕДОЛІКИ
- досить дороги (через велику витрату бетону і металу на арматуру).
Пальових фундаментів Фундаменти, що складаються з окремих паль, перекритих зверху бетонною або залізобетонною плитою або балкою (ростверком).
Пальові фундаменти є дуже дорогими і трудомісткими у виконанні, тому в індивідуальному будівництві зустрічаються вкрай рідко.
Фундамент палі використовується у випадках, коли на слабкий грунт необхідно передати великі навантаження. При цьому навантаження від будівлі передається на більш щільні грунти, що залягають на глубіне.По типу матеріалу палі можуть бути дерев'яними, бетонними, залізобетонними, сталевими і комбінірованнимі.По методу виготовлення і занурення в грунт палі підрозділяються на забивні (опускаються в грунт в готовому вигляді) і набивні (виготовлені безпосередньо в ґрунті, в пробурених каналах). За типом поведінки в грунті виділяють палі-стійки, які мають під собою міцний грунт і передають на нього тиск, і висячі палі, використовувані у випадках, коли глибина залягання міцного грунту досить велика (несуча здатність таких паль визначається сумою опору сил тертя по бічній поверхні і грунту під вістрям палі).
Дерев'яні палі найбільш економічні, але якщо вони знаходяться у вологому грунті, вони швидко гниють. Палі із залізобетону коштують дорожче, але вони більш довговічні і здатні витримувати великі навантаження.
ПЕРЕВАГИ
- дають меншу усадку;
- економічні (знижують витрату матеріалів, наприклад, бетону v на 40% 25);
- менш трудомісткі (при їх спорудженні значно зменшується обсяг земляних робіт);
- можливість спорудження на грунтах, що володіють низькою несучою здатністю.
НЕДОЛІКИ
- необхідність використання спеціальної техніки.
Фундаменти на піщаних подушках. Фундаменти на піщаних подушках можуть бути самих різних типів. Найчастіше вони застосовуються для економії будівельних матеріалів, для повної або часткової заміни непридатних грунтів в основі, для підйому позначки підлоги над рівнем грунтових вод і т. П. При їх пристрої в котловани засипають середньо- або грубозернисті піски шарами 150-200 мм, ретельно трамбуючи їх і проливаючи водою. В обводнених ґрунтах, особливо пучіноопасних при промерзанні, пристрій піщаних подушок не рекомендується без пристрою дренажу. В іншому випадку можливе замулювання подушок і, як наслідок, втрата ними первісних властивостей.
Важливе значення має передбачуваний час, на яке зводиться будова. Наприклад, термін служби різних фундаментів становить:
- стрічкових бетонних і бутових на цементному розчині - 150 років;
- бутових або бетонних стовпів - 30-50 років;
- дерев'яних стільців - 10 років.
Залежно від ЗАСТОСОВУВАНИХ МАТЕРІАЛІВ фундаменти бувають: бутові, бутобетоні, бетонні та цегляні.
Бутові фундаменти кладуть з крупного бутового каменю, підібраного за формою і розмірами, при цьому бажано вибирати "постелістие" камені з плоскими гранями. Кладку ведуть на цементному розчині, щільно укладаючи камені між собою, для чого самі "незручні" з них іноді доводиться розколювати. Товщину кладки бутового фундаменту приймають з конструктивних міркувань незалежно від розрахунку, в межах 50-70 см. Це найпотужніші і трудомісткі зі всіх видів фундаментів. Тому їх застосування в будівництві житлових будинків і тим більше садових будиночків не виправдано. Як виняток ці фундаменти можна рекомендувати лише в тих місцевостях, де бутовий камінь є в достатній кількості, що називається "під ногами", т. Е. Є місцевим матеріалом. Позитивні якості бутового фундаменту - максимально можлива довговічність і міцність; крім того, він стійкий до промерзання і дії агресивних ґрунтових вод. Масив бутобетонного фундаменту складається з розчину і наповнювача, в якості якого використовують середні і дрібні бутові камені, крупний щебінь або гравій. Підійде також бій цеглини і перепалений цегла - залізняк.
Бетонний фундамент називають іноді "заливним". Він складається з чистого бетону без великих каменів, з наповнювачем з дрібного і середнього гравію або щебеню. Його заливають в опалубку з легким трамбуванням, добре, якщо при це використовують вібратори - якість бетону помітно поліпшується. Внаслідок однорідності складу товщина бетонного фундаменту може бути прийнята менше, ніж у двох попередніх типів, як правило, вона знаходиться в межах 20-40 см. Міцність і довговічність приблизно такі ж, як бетонного фундаменту. Недолік бетонних фундаментів - підвищена витрата цементу і отже, значна вартість.
Цегляний фундамент являє собою цегляну кладку з звичайного (повнотілої), добре обпаленої цегли на цементному або цементно-вапняному розчині. Товщину фундаменту приймають кратною розмірам цегли, т. Е. 38, 51 і 64 см. Пристрій цегляного фундаменту в звичайних умовах будівництва слід визнати недоцільним, оскільки він досить дорогий і найголовніше недовговічний унаслідок поганої водостійкості. Тому eго можна рекомендувати практично в одному, досить рідкісному випадку: для зведення тільки сухих грунтах і при наявності дешевої цегли необхідній кількості.
